同步帶輪參數計算之：直徑計算方法
在機械設計工作中，經常會用到同步輪、同步帶、齒輪之類的傳動標準件，但是這些標準件的參數是怎樣的呢？在我們沒有技術手冊的情況下，我們怎么查到相關的參數呢？下面就來簡單的介紹一下同步帶輪的直徑是怎么計算的。

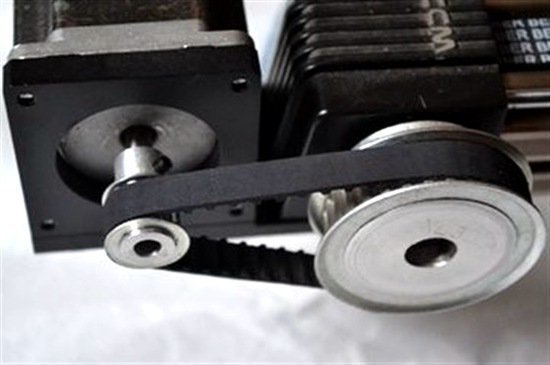

1、同步帶輪，顧名思義就是與同步帶相匹配，由同步帶來帶動的零件，同步帶輪一般是由鋼，鋁合金，鑄鐵，黃銅，等材料制造而成。同步帶的內孔有圓孔，D形孔，錐形孔等多種孔。同步帶的表面處理有本色氧化，發黑，鍍鋅，鍍彩鋅，高頻淬火等處理。
2、同步帶輪的幾個重要參數：
節圓直徑：Dp 齒數 ： Z圓周率：∏ 同步帶輪實際外圓直徑：D節頂距：δ
節距：Pb
3、以節距3mm齒數36齒的XL型同步帶輪為例計算同步帶輪的相關參數
同步帶輪的節圓直徑Dp計算： Dp=Pb×Z/∏ =3x36/3.1415926=34.38
4、同步帶輪實際外圓直徑De計算
XL的節頂距是0.508
De= Dp-2δ=34.38-2x0.508=33.32
5、關于同步帶輪的直徑計算就是通過這些公式來計算，但目前使用同步帶輪時一般都是選購標準件，已經不用怎么計算了。
